راهنمای کامل نصب و راه‌اندازی اینورتر هیبرید خورشیدی
راهنمای کامل نصب و راه‌اندازی اینورتر هیبرید خورشیدی
راهنمای کامل نصب و راه‌اندازی اینورتر هیبرید خورشیدی
در این مقاله فرض میکنیم از اینورتر هیبرید “GROWATT WIT 30K‑XHU” استفاده میکنید، از آنجایی که روش کار در تمام اینورترهای هیبرید تقریبا به همین صورت است پس این مقاله میتواند راهنمای چامعی برای نصب اینورترهای هیبرید باشد.
1. آشنایی با تجهیز
- چند ورودی MPPT برای پنل‌ها (افزایش انعطاف‌پذیری طراحی)
- ورودی باتری (برای ذخیره‌سازی انرژی)
- قابلیت اتصال ژنراتور (DG) و بار هوشمند
- عملکرد UPS و قابلیت بلک‌استارت (شروع دوباره بدون برق شبکه)
- کار در حالت شبکه، خارج از شبکه یا موازی چند دستگاه در حالت آف‌گرید
- خروجی سه‌فاز نامتعادل تا 100% و تحمل اضافه‌بار آف‌گرید تا 150%
- کولینگ هوشمند بدون کاهش توان تا دمای 50°C
- سازگاری بالا با شبکه‌های ضعیف (SCR<1.2)

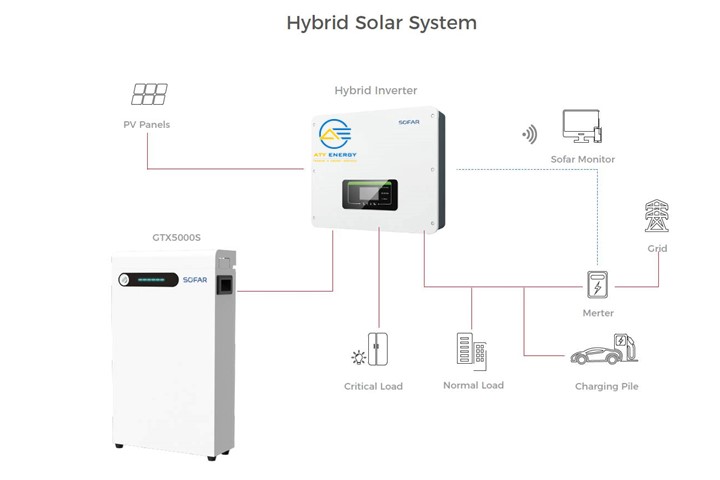

2. اجزای اصلی سیستم خورشیدی با اینورتر هیبرید
یک سیستم با اینورتر هیبرید معمولاً شامل بخش‌های زیر است:
- پنل‌های خورشیدی (PV Array): باید بر اساس ولتاژ و جریان ورودی MPPT طراحی شود. (مانند محدوده 375~850 ولت DC)
- اینورتر WIT-XHU: مغز سیستم، مدیریت انرژی بین پنل، باتری، شبکه و بار.
- باتری ذخیره‌سازی (LiFePO4 یا Li-ion صنعتی): ولتاژ اسمی معمولاً 600~960 ولت.
- تابلو AC و DC: شامل فیوز، کلید DC، کلید AC، SPD.
- ژنراتور (اختیاری): برای پشتیبانی در قطع طولانی‌مدت برق.
- بار مصرفی: میتواند بارهای اضطراری یا کل مجموعه سه‌فاز باشد.
- سیستم مانیتورینگ: OLED + LED + اپلیکیشن یا پورت‌های ارتباطی.
3. مراحل نصب
اول: طراحی مهندسی
- محاسبه ظرفیت پنل‌ها بر اساس توان اینورتر (برای هر 50kW حدود 65kWp)
- انتخاب تعداد رشته و پنل‌های سری با توجه به محدوده MPPT
- انتخاب ظرفیت باتری بر اساس نیاز پشتیبانی
دوم: آماده‌سازی محل نصب
- نصب سازه پنل‌ها با زاویه و جهت مناسب
- انتخاب محل مناسب اینورتر (IP65، ترجیحاً سایه‌دار)
سوم: سیم‌کشی DC
- اتصال پنل‌ها به تابلو DC و سپس ترمینال MPPT
- نصب کلید DC و SPD سمت PV
چهارم: نصب باتری
- کابل‌کشی DC از باتری به اینورتر با حفاظت مناسب
- تنظیم پارامتر نوع باتری یا اتصال BMS
پنجم: سیم‌کشی AC
- اتصال خروجی سه‌فاز اینورتر به تابلو توزیع
- اتصال شبکه به ورودی Grid
- اتصال ژنراتور به ورودی DG (اختیاری)
ششم: راه‌اندازی (Commissioning)
- بررسی پلاریته و اتصالات
- آپدیت Firmware
- پیکربندی حالت کاری و اولویت تغذیه
- تست عملکرد در حالت‌های مختلف
4. نکات مهم فنی و اجرایی
- استفاده بدون باتری امکان‌پذیر است ولی آپشن UPS کامل را نخواهید داشت.
- پشتیبانی 100% بار نامتعادل سه‌فاز انجام میشود.
- نیاز به کنترل تمیزی مسیر کولینگ است.
- اتصال زمین (Earthing) الزامی است.
- تنظیم پارامترهای Grid Code قبل از نصب مهم است.
5. سناریوی نمونه نصب صنعتی
برای یک کارگاه سه‌فاز با 35kW مصرف و برق ناپایدار:
- نصب Growatt WIT 40K-XHU، پنل 50kWp، باتری 60kWh LFP و ژنراتور 50kVA
- روزهای آفتابی، تأمین کامل بار از خورشید
- شارژ باتری با مازاد تولید
- در زمان شب یا قطعی برق، تغذیه بار از باتری با UPS
- ورود خودکار ژنراتور پس از تخلیه باتری
